Phạm Vi Sử Dụng
– Hệ thống thoát nước khu dân cư và đô thị .
– Hệ thống thoát nước mưa, nước thải & thu gom xử lý nước thải của các khu công nghiệp, nhà máy .
– Hệ thống thoát nước vỉa hè.
– Hệ thống thoát nước băng đường qua các trục lộ giao thông .
– Hệ thống kênh mương , tưới tiêu công nghiệp , sân gôn và đồng ruộng .
– Hệ thống bảo vệ cáp ngầm bưu chính viễn thông .
– Hệ thống cấp và thoát nước phục vụ nuôi trồng thuỷ hải sản
Tính Năng Ưu Việt
Đặc tính và cấu tạo:

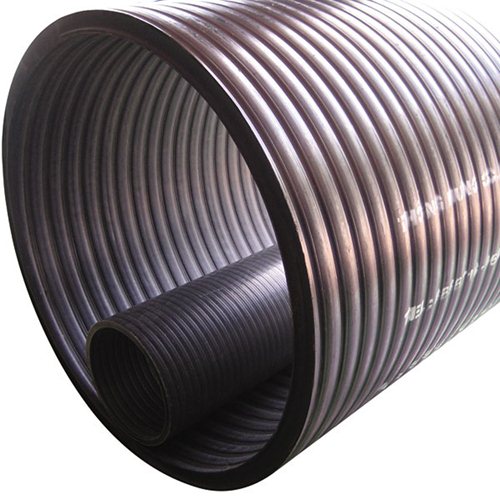

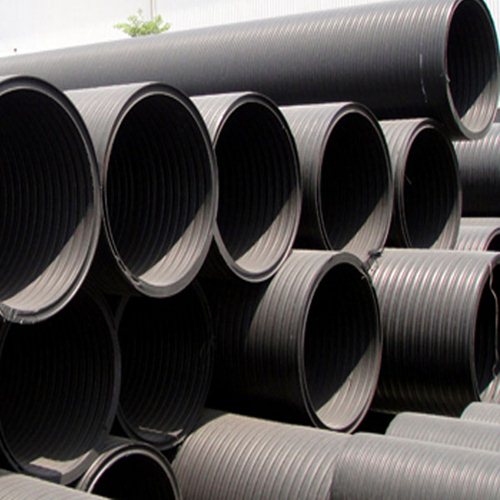

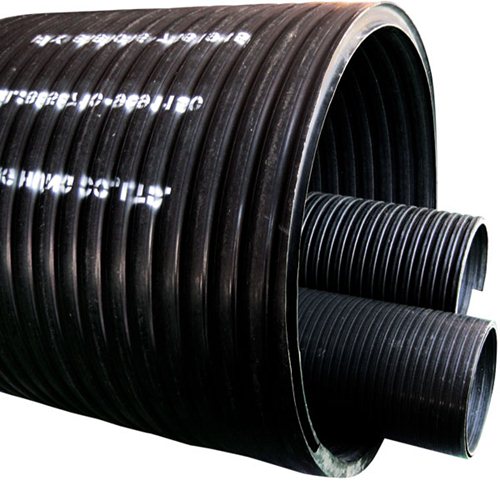

– Ống cống HDPE là một sản phẩm được sản xuất theo công nghệ Hàn Quốc , có nhiều ưu điểm thuận lợi về: Bền , tính kinh tế cao , không bị ăn mòn.
– Được sử dụng bằng nguyện liệu HDPE mật độ cao , phía trong rộng trơn phẳng ít ma sát , chế độ dòng chảy tốt , giữa vách trong và ngoài có cấu tạo lỗ rỗng do ép đùn nên chịu được ngoại áp và cường độ va đập cao.
– Mặt khác đặc tính của nhựa HDPE có khả năng thích hợp nơi đất mềm và đất cát.
– Độ kháng hoá chất tốt , không rỉ sét , phân huỷ có tuổi thọ cao trên 50 năm rất phù hợp với môi trường acid , kềm , nước thải , nước hữu cơ ( cho nhà máy xử lý rác ) , nước mặn …. phù hợp với miền Duyên Hải.
Giảm chi phí thi công , ít tốn chi phí cho việc sửa chữa và bào dưỡng đường ống :
– Do ống có trọng lượng nhẹ nên việc vận chuyển , thi công và sửa chữa dễ dàng, từ đó rút ngắn được thời gian thi công , tiết kiệm được thời gian lắp đặt.
– Lắp đặt được mọi địa hình do các phụ kiện kết nối đơn giản , thao tác nhanh chóng , gọn.
Có thể điều chỉnh chiều dài ống nhằm giảm số lượng mối nối , giảm được lượng bị vỡ , giảm chi phí nhân công , do đó giảm giá thành thi công.
Độ kín nước :
– Các mối nối được kết nối các phương pháp hiện đại, bằng tấm đai nhựa HDPE, là sự lựa chọn cho tất cả mục đích sử dụng của mọi địa hình thi công khác nhau đảm bảo tính kín nước rất cao.
– Không rò rỉ và nước thẩm thấu từ bên ngoài.
Xếp dỡ , vận chuyển , bảo quản :
– Ống có thể luồn vào nhau , dễ vận chuyển ống có chiều dài thích hợp với phương tiện vận chuyển.
– Xếp ống ngay ngắn , bảo quản ống dưới mái che trong môi trường nhiệt độ dưới 35°C.
Loại A – Tiêu chuẩn Hàn Quốc KPS M2009
|
Quy cách
|
Đường kính trong (mm)
|
Đường kính ngoài (mm)
|
Bề dày (mm)
|
Độ cứng vòng (kg/cm2)
|
Áp lực trong (kg/cm2)
|
|
200
|
200
|
236
|
18 ± 1,0
|
7,5
|
9,8
|
|
250
|
250
|
290
|
20 ± 1,0
|
6,5
|
8,2
|
|
300
|
300
|
340
|
20 ± 1,3
|
4,5
|
7,8
|
|
350
|
350
|
394
|
22 ± 1,3
|
4,5
|
6,3
|
|
400
|
400
|
450
|
25 ± 1,5
|
3,5
|
6,5
|
|
500
|
500
|
562
|
31 ± 2,0
|
3,0
|
5,5
|
|
600
|
600
|
664
|
32 ± 2,0
|
2,6
|
5,2
|
|
700
|
700
|
778
|
39 ± 2,5
|
2,6
|
5,0
|
|
800
|
800
|
900
|
50 ± 2,5
|
2,6
|
3,5
|
|
1000
|
1000
|
1120
|
60 ± 4,5
|
2,4
|
2,4
|
|
1200
|
1200
|
1340
|
70 ± 4,5
|
2,2
|
2,2
|
|
1500
|
1500
|
1640
|
70 ± 4,0
|
1,4
|
1,4
|
Loại B – Tiêu chuẩn XDVN 9070 : 2012 (272: 2002)
|
Quy cách
|
Đường kính trong (mm)
|
Đường kính ngoài (mm)
|
Bề dày (mm)
|
Độ cứng vòng (kg/cm2)
|
Áp lực trong (kg/cm2)
|
|
150
|
150
|
180
|
15 ± 1,0
|
9,5
|
9,5
|
|
200
|
200
|
230
|
15 ± 1,0
|
6,5
|
9,3
|
|
250
|
250
|
282
|
16 ± 1,0
|
4,5
|
7,2
|
|
300
|
300
|
336
|
18 ± 1,3
|
2,2
|
5,9
|
|
350
|
350
|
386
|
18 ± 1,3
|
2,2
|
5,8
|
|
400
|
400
|
444
|
22 ± 1,5
|
2,2
|
5,8
|
|
500
|
500
|
556
|
28 ± 2,0
|
2,2
|
5,7
|
|
600
|
600
|
660
|
30 ± 2,0
|
1,8
|
4,3
|
|
700
|
700
|
768
|
34 ± 2,5
|
1,7
|
4,3
|
|
800
|
800
|
880
|
40 ± 2,5
|
1,5
|
2,5
|
|
1000
|
1000
|
1100
|
50 ± 4,0
|
1,4
|
2,0
|
|
1200
|
1200
|
1320
|
60 ± 4,0
|
1,4
|
2,0
|
|
1500
|
1500
|
1620
|
60 ± 4,0
|
0,8
|
1,0
|
|
2000
|
2000
|
2160
|
80 ± 4,0
|
1,0
|
1,0
|
Loại C – Tiêu chuẩn XDVN 9070 : 2012 (272: 2002)
|
Quy cách
|
Đường kính trong (mm)
|
Đường kính ngoài (mm)
|
Bề dày (mm)
|
Độ cứng vòng (kg/cm2)
|
Áp lực trong (kg/cm2)
|
|
150
|
150
|
178
|
12 ± 1,0
|
6,0
|
9,5
|
|
200
|
200
|
222
|
11 ± 1,0
|
3,0
|
8,5
|
|
250
|
250
|
280
|
15 ± 1,0
|
1,2
|
7,0
|
|
300
|
300
|
332
|
16± 1,3
|
1,0
|
4,0
|
|
350
|
350
|
380
|
15 ± 1,0
|
0,9
|
3,0
|
|
400
|
400
|
440
|
20 ± 1,5
|
1,0
|
3,0
|
|
500
|
500
|
550
|
25 ± 2,0
|
0,8
|
3,6
|
|
600
|
600
|
650
|
25 ± 2,0
|
1,0
|
1,0
|
|
700
|
700
|
762
|
31 ± 2,0
|
0,8
|
3,3
|
|
800
|
800
|
870
|
35 ± 2,5
|
1,0
|
2,5
|
|
1000
|
1000
|
1092
|
46 ± 4,0
|
0,8
|
1,0
|
|
1200
|
1200
|
1300
|
50 ± 4,0
|
0,8
|
1,0
|
KHÂU NỐI ỐNG GÂN HDPE 2 VÁCH
| STT | KHÂU NỐI ỐNG GÂN HDPE 2 VÁCH fi (mm) | ||
| 1 | KN 150 | ||
| 2 | KN 200 | ||
| 3 | KN 250 | ||
| 4 | KN 300 | ||
| 5 | KN 350 | ||
| 6 | KN 400 | ||
| 7 | KN 500 | ||
| 8 | KN 600 | ||
| 9 | KN 800 | ||
| 10 | KN 1000 | ||
| 11 | KN 1200 | ||
| 12 | KN 1500 | ||
| 13 | KN 1800 | ||
| 14 | KN 2000 | ||
– Bộ Khâu nối đai nhựa HDPE 2 vách gồm:
* Tấm nhựa HDPE chịu lực, tấm keo, tấm nhựa xốp.
* Đai kẹp, bu lông xiết ống bằng inox không rỉ.
Nối cống 2 vách bằng tấm đai nhựa HDPE
 |
Bước 1: Sắp xếp ổn định 2 đầu ống cần nối khít nhau theo phương nằm ngang cùng mặt phẳng |
 |
Bước 2: Dùng giẻ khô lau sạch các vật bẩn ở 2 đầu cống cần nối, sau đó quấn tấm keo giữa 2 đầu nối |
 |
Bước 3: Quấn tấm xốp bảo vệ lớp keo |
 |
Bước 4: Dùng tấm nhựa quấn quanh mối nối, xiết chặt các con tán nhằm giữ chặt mối nối 2 đầu ống. |
